原创树莓派首款支持DSD的AOIDE DAC II HIFI声卡发布

发表于由
回复


产品简介

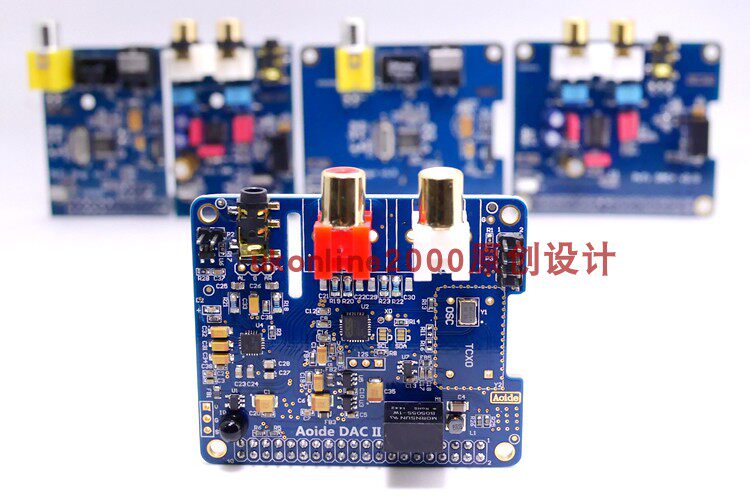

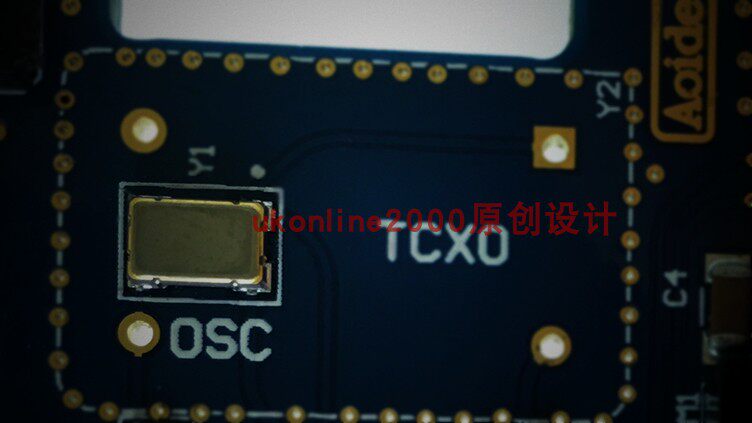

这是专为发烧级HIFI设计的AOIDE系列DACII声卡，兼容树莓派B+/2B/3B/3B+，采用ESS高端ES9018K2M解码芯片,具有很强的抗时钟抖动功能，结合电源隔离优化，并大量采用发烧级元器件还原声音效果，真正支持I2S直通DSD解码，是目前树莓派播放器最优的方案，超过USB解码方案。

UGEEK和AOIDE产品已注册商标，凡是盗版盗图者必究

产品特点

UGEEK团队从未停止过对发烧级HIFI声卡的设计，也从未停止对好声音的追求。




这一次我们再次前行，经过了无数次的打磨调整，终于带来了诚意之作Aoide DAC II ，解码核心采用ESS公司专业级HIFI音频芯片ES9018K2M，你能清晰的感受乐曲中高低起伏，错落有致的细节表现也非常真实，听到人声合唱时，能分辨出人声的种种细微变化，仿佛置身其中。

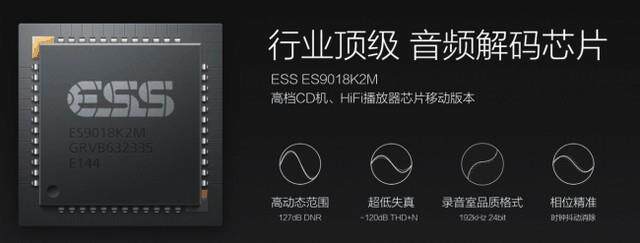

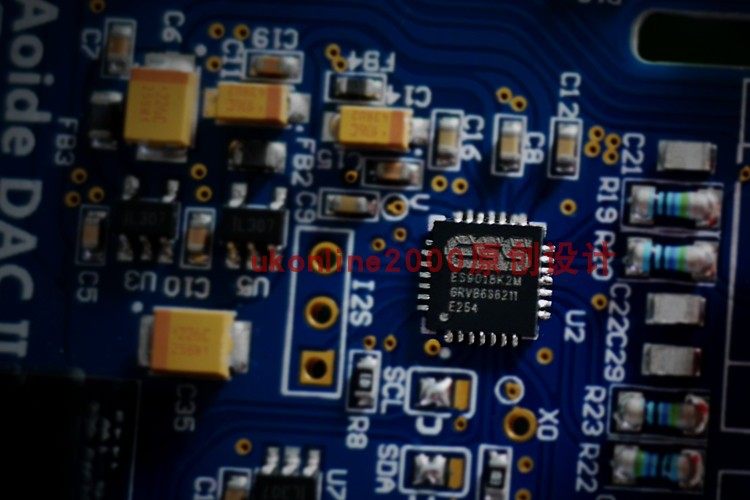

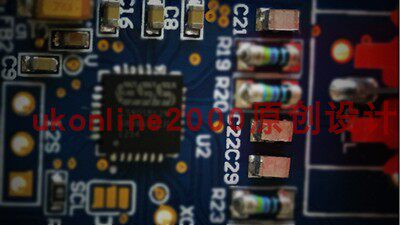

  ES9018K2M，作为ES9018的移动版本，不但功耗低，并且拥有127 dB DNR的动态范围，更能将音乐的细节展示出来。-120dB THD+N的超低失真，更好的还原音乐本质；采样率达到了384kHz / 32bit，这将满足最苛刻的音频爱好者的性能水平。 在中高端随身播放器和HIFI手机上都会采用，比如iBASSO的DX90，SONY大法的PHA-2A,铁三角的PHA100,还有手机界小米的Note，ViVO家的X9 Plus等等。
在我们的不懈努力下，目前ES9018K2M在volumio2上可以完美支持DSD/DXD、FLAC、 APE、FLAC等多种主流无损音乐格式，让你能够享受更高品质的音乐。

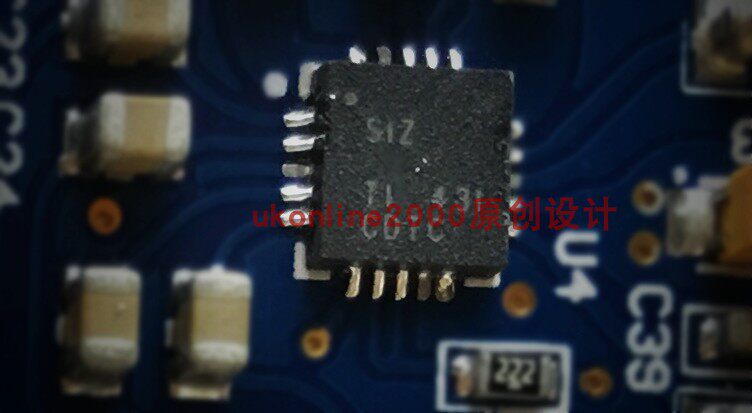

板卡支持耳放输出，采用TI德仪的TPA6133A2高保真耳放芯片

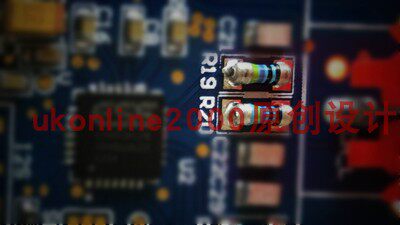

不妥协的部件选择和专业的电路设计，我们不惜成本的在DACII电路上采用高分子POSCAP电容，薄膜电容，涤纶电容，晶圆电阻，高纯度焊锡等等这些只有在高端HIFI产品中才能看到的元器件，为的就是降低内部电子噪音干扰，给使用者呈现更好的音乐清晰度。

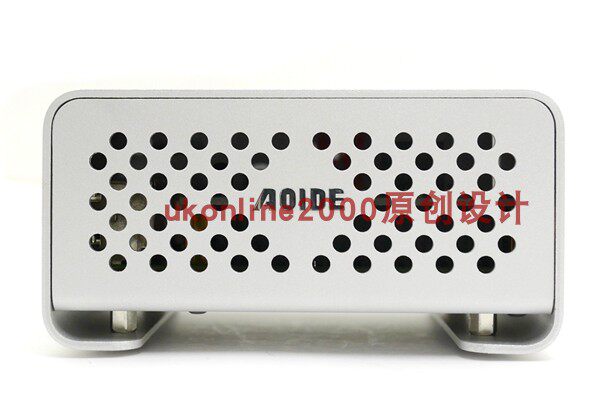

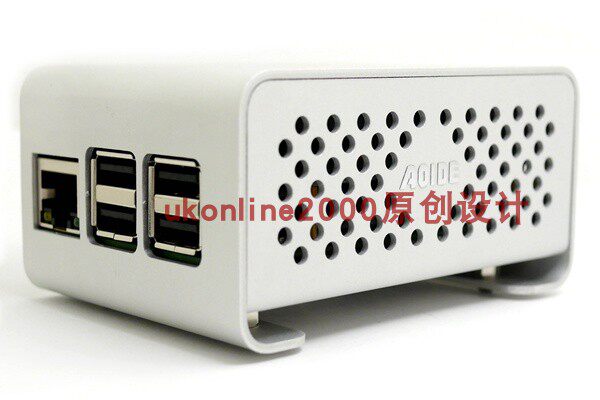

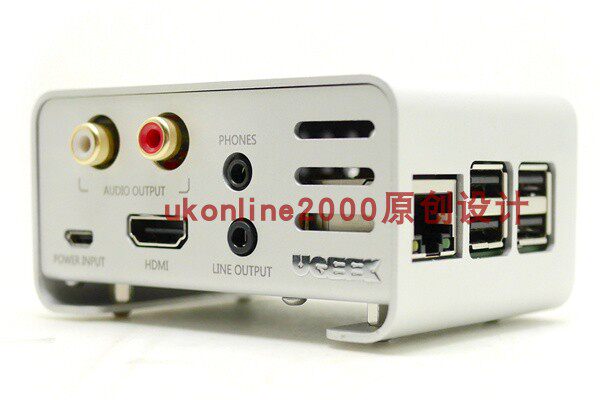

另外我们还为DACII专门设计了非常漂亮实用的外壳，让你在欣赏音乐的同时还为你的HIFI摆设增添一抹亮色(外壳需另购)

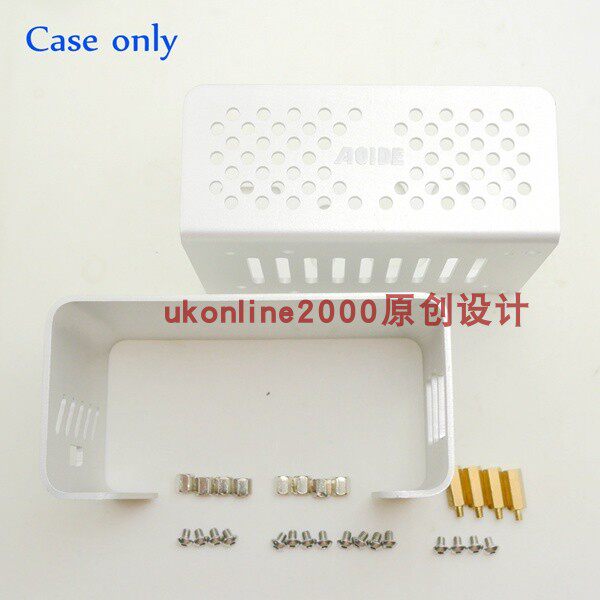

外壳零件：

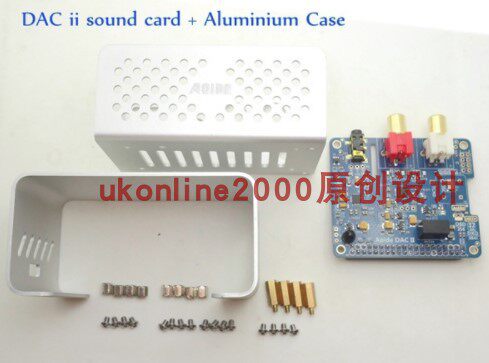

DACII+外壳套装配件：

外壳安装指导：

百度网盘链接：https://pan.baidu.com/s/12n9Jf2KBSbJ07gjYMZd_yw 密码：3tb5

产品规格

工作电压：5V
接口：I2S
包装尺寸：10x10x4cm
重量：0.1kg

Features:

  1. Bit Perfect, Support up to 32Bit/384kHz
  2. High-performance ES9018K2M DAC Chip
  3. Built-in 5V Voltage Swing Headphone AMP
  4. 3.5mm Headphone Output and Line Out(RCA)
  5. Support Digital Volume Control
  6. Support DSD256/128/64; 32Bit/384KHz(PCM)
  7. Audio Formats Supported: DSD, DXD, APE, FLAC, WAV, WMA, AAC, ALAC, AIFF, OGG, MP3

Specification:

Line out:
Frequency Response: 20Hz~20KHz +/-0.1dB
S/N: -119dB +/-1dB
THD+N: -120dB
DNR: 127dB
Headphone out:
Frequency Response: 20Hz~20KHz +/-0.1dB
THD+N: 0.0021% (16ohm load)
Output Level: 138mW(+4dB gain)
SNR: 93dB
PSSRR: >100dB
CMRR: 69dB

产品图片

目前只支持自制版Volumio2(与官方版本保持一致)和树莓派官方raspbian系统，DietPi系统

volumio系统下载/官方系统声卡配置:

百度网盘链接：https://pan.baidu.com/s/16qZm9S-GLYBAHu0sGVs4Ew 密码：dy4f

DietPi系统和Raspbian官方系统声卡配置教程:

http://ukonline2000.com/?p=1073

如何在voumio2中配置声卡，并重启:

如何在官方系统中配置声卡，请按照链接中的README文件操作，并重启:

百度网盘链接：https://pan.baidu.com/s/16qZm9S-GLYBAHu0sGVs4Ew 密码：dy4f

volumio系统下载/官方系统声卡配置:

百度网盘链接：https://pan.baidu.com/s/16qZm9S-GLYBAHu0sGVs4Ew 密码：dy4f

本店DAC II和Digi Pro 全系声卡目前已支持DietPi系统（附安装教程）

发表于由
回复

DietPi是国外一个基于Raspbian的精简版本系统，同时做了一些Raspbian优化和改造，在DietPi系统中，默认只有一些必要的软件，其他的任何不需要的软件在初始化的DietPi上面都是不存在的；在干净和简洁的同时，在DietPi上安装需要的软件也比其他软件方便和简单。当前DietPi系统支持树莓派所有型号。

  • dietpi下载地址：http://dietpi.com/#download
  • 使用官方推荐的工具etcher烧录dietpi镜像到内存卡
  • 电脑里会出现个内存卡的分区，在里面找到dietpi.txt并编辑
  • 修改wifi、静态ip、软件源，保证第一次打开树莓派，能够使用ssh登录并快速配置

#配置wifi
AUTO_SETUP_NET_WIFI_ENABLED=1
AUTO_SETUP_NET_WIFI_SSID=XXXXXXXXXXXXX
AUTO_SETUP_NET_WIFI_KEY=XXXXXXXXXXXXXX

#静态ip
AUTO_SETUP_NET_USESTATIC=1
AUTO_SETUP_NET_STATIC_IP=192.168.1.99
AUTO_SETUP_NET_STATIC_MASK=255.255.255.0
AUTO_SETUP_NET_STATIC_GATEWAY=192.168.1.1
AUTO_SETUP_NET_STATIC_DNS=8.8.8.8

# 软件源
CONFIG_APT_RASPBIAN_MIRROR=http://mirrors.aliyun.com/raspbian/raspbian
CONFIG_APT_DEBIAN_MIRROR=http://mirrors.ustc.edu.cn/archive.raspberrypi.org/
  • 本店声卡安装教程
#Support dac:支持本店声卡包括
1.aoide-dacii
2.aoide-digipro
3.aoide-zero-digiplus
4.aoide-zero-dacplus

#按照步骤
Step 1: Add the drives to the system 下载安装脚本
curl -L --output ./dac_install.sh https://github.com/howardqiao/aoide-dac-drivers/raw/master/dac_install.sh && sudo chmod +x ./dac_install.sh
Step 2: run the shell 运行安装脚本，并按照提示选择正确的声卡产品
sudo ./dac_install.sh

注：aplay命令需要安装alsa-utils（执行安装命令 sudo apt-get install alsa-utils）

DietPi特点：（选择最小安装时）

– 为所有型号树莓派优化和精简的Raspbian系统

– DietPi-Software：快速安装可选软件，并且已经预先配置好

– DietPi-Config：和Raspi-config比具有更多功能，包括超频、配置，扫描并连接无线网以及其他个性化选项

– ARMhf-硬件浮点计算

– 体积小 下载的压缩镜像只有120MB

– 装得下 1GB内存卡也能装得下，arch4arm正常运行需要大约2GB

– 身轻如燕 启动之后只有11个进程

– 健步如飞 只有16MB内存占用

– 预装RamLog 可以将日志文件放入内存，拒绝大量读写，比使用tmpfs灵活性高，无需配置，延长SD卡寿命

– 使用轻量级SSH服务器Dropbear替换OpenSSH

– 包含完整的Wifi支持（很多精简版Raspbian不具备）



DietPi-Software：（可选快速安装软件）

Diet-Pi可以快速安装常见的软件，预先配置好、开箱即用。注意选择正确的Pi型号以发挥最大性能。

– LXDE（轻量级桌面，不包含Raspbian预装的软件如Minecraft等）

– Kodi/Xbmc（多媒体中心）

– Gaming（RetroPie，复古游戏模拟器）

– Bittorrent 服务（Transmission，BT下载）

– OwnCloud 服务（私有云）

– DLNA/UPnP 媒体服务 (MiniDLNA，DLNA软件)

– HiFi / 网络前端音乐播放器 (MPD + YMPD)

– 论坛 (phpbb3)

– Web服务器 (Apache2 + mysql + php5 + phpmyadmin)

– FTP服务器

– Samba服务

– 动态DNS (No-Ip，类似花生壳)



DietPi-Config:（系统配置工具）

通过该工具你可以：

– 更改超频配置

– 更改分辨率，设置音频输出，模拟音频质量等

– 调整ARM温度限制，更改CPU调速器等

– 完整无线网络支持

– Samba客户端工具可以帮您快速方便连接到Windows共享

– No-IP工具
